Modem pro diagnostiku částečných výbojů v rozvodech a zařízeních vysokého napětí s podporou PLC komunikace


  • Precizní a spolehlivá online diagnostika a monitoring izolačních stavů VN vedení a zařízení v rozvodnách a trafostanicích
  • Havarijní diagnostika – okamžitá a prediktivní diagnostika vad a přerušení VN rozvodů
  • Bezpečný a spolehlivý přenos dat po VN linkách (případně alternativním komunikačním kanálem)

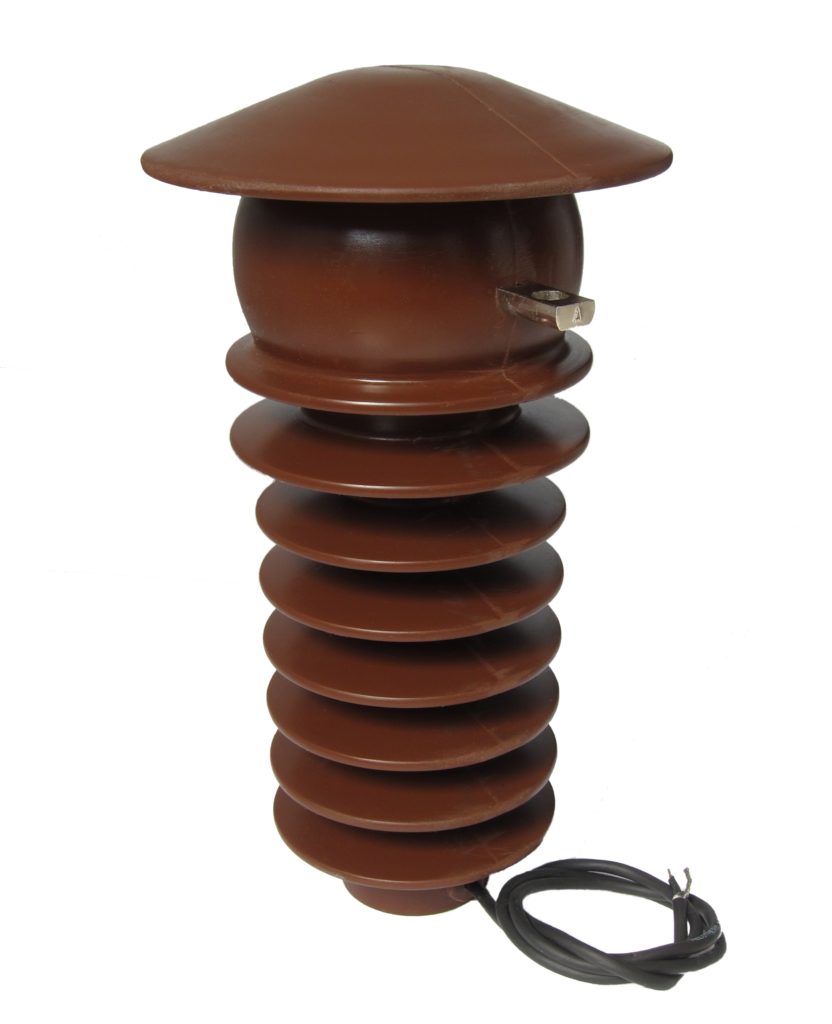

Diagnostika linky

Stěžejní funkcí modemu je komplexní diagnostika jak samotné vysokonapěťové linky, tak připojených zařízení (např. transformátorů). Je realizována na základě záznamu, analýzy a statistického zpracování částečných výbojů.




Klíčové vlastnosti modemu pro diagnostiku izolačních stavů:

  • Degradace izolačního stavu VN zařízení je přesně indikována úrovní částečných výbojů (ČV)
  • Vyhodnocení úrovně ČV probíhá online a v souladu s ČSN EN 60270
  • Sledování trendů umožňuje stanovit zbytkovou životnost izolačního stavu zařízení podle technického stavu (CBM – Condition-Based Management), překročení kritických hodnot je okamžitě reportováno


Spolehlivá komunikace

Modem pro diagnostiku částečných výbojů může být rozšířen o PLC komunikaci. Díky tomu je možno zaznamenané údaje spolehlivě, a hlavně bezpečně odesílat přímo po VN linkách. Tento způsob přenosu dat zaručuje nulovou závislost na mobilních operátorech a eliminuje složitou a nákladnou pokládku nové kabeláže.



Klíčové vlastnosti modemu pro komunikaci po VN linkách do 22kV


  • Operační dosah je cca do 50 km vzdušného vedení a do 10 km kabelového vedení
  • Modem je modulární s možností dálkového upgrade
  • Požadavky kyberbezpečnosti zajišťuje šifrovaná komunikace
  • Automatický routing umožňuje snadno vytvářet a spravovat i velmi rozsáhlé sítě
  • Modem propojuje diagnostické a datové výstupy z jednotlivých zařízení VN linky s dalšími systémy (podporovaná rozhraní: ethernet, USB, RS485)

Nabídka VN modemů

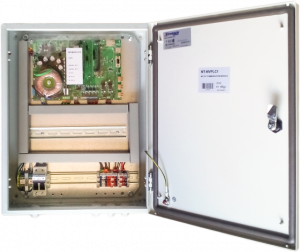

  • MT-MVPLC1-R – modem pro PLC komunikaci
  • MT-MVPLC1-S – modem pro PLC komunikaci
  • MT-MVPLC1 – modem pro diagnostikou částečných výbojů

 MT-MVPLC1-RMT-MVPLC1-SMT-MVPLC1
PLC StandardMTEC (jedna nosná)G3-PLC (OFDM)G3-PLC + MTEC (volitelně)
Typ. komunikační rychlost10 kbit/sekundu100 kbit/sekundu100 kbit/sekundu
Komunikační rozhraníRS485RS485, RS232, EthernetRS485, RS232, Ethernet
Sestavení sítě (routing)ManuálníAutomatickýAutomatický
Vzdálená parametrizace modemů v sítiNeAnoAno
Diagnostické nástrojeZákladní (integrita linky, kvalita PLC spojení...)Základní (integrita linky, kvalita PLC spojení...)Pokročilé (analýza částečných výbojů)
OstatníUživatelsky nastavitelná frekvence nosnéAutomatická konfigurace parametrů komunikace dle aktuálních poměrů na VN lince. OS Linux, GSM/GPS,...Automatická konfigurace parametrů komunikace dle aktuálních poměrů na VN lince. OS Linux, GSM/GPS,...

Společné vlastnosti modemů MT-MVPLC*

ParametrHodnota
Napájení230 V ± 10 %; 50 Hz ± 3 %
Výstupní amplituda PLC signálu149 dB/µV při RL = 12 Ω
Maximální výstupní výkon100 W
Vstupní citlivost1 mV
Integrované ochranyTepelná, nadproudová, zkratová...
Rozměry, hmotnost400 x 500 x 155 mm (V x Š x H)
cca 10 kg
SkříňKovová uzavíratelná, s krytím IP65

*Jde pouze o výtah nejdůležitějších parametrů. Pro zaslání kompletního datasheetu kontaktujte naši společnost.
